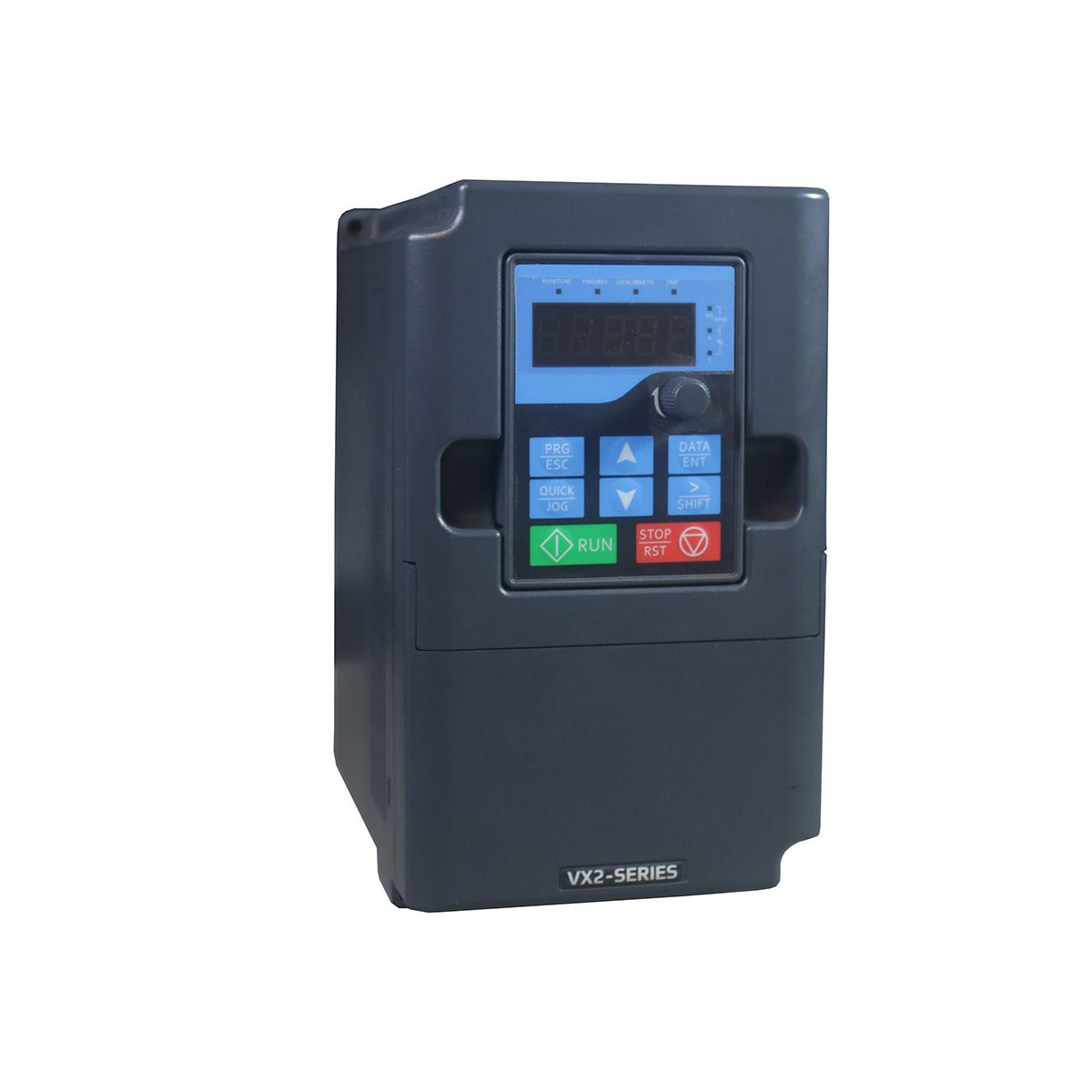

بررسی اجمالیدرایو سری vx2 توان 1.5kw تک فاز
کنتـرل دور هـای کوچـک اقتصـادی سـری VX2 بـرای سـازنده تجهیـزات صنعتـی بـا تـوان پاییـن طراحـی شـده انـد. اینورتـردارای تابــع کنتــرل V/F و تابــع ،PID ســرعت چنــد مرحلــهای، ترمــز ،DCارتبــاط Modbus و غیــره ،دارای قابلیــت هــای بســیاری مــی باشــد کــه فضــای نصــب کمتــری را نیــز اشــغال میکنــد .
کابردهای صنعتی درایو سری VX2
ایـن درایـو در ماشـین آلات بسـته بنـدی، ماشـین آلات مـواد غذایـی و صنایـع کوچـک کاربـرد دارد .
توضیحات
| عملکرد | مشخصات | |
| ورودی | ولتاژ ورودی | تک فاز 220 (-15٪) ~ (+ 10٪)
سه فاز 380 (-15٪) ~ (+ 10٪) |
| جریان ورودی | مطابق با توان دستگاه | |
| فرکانس ورودی | 50Hz یا 60Hz فرکانس مجاز (47~63Hz) | |
| خروجی | ولتاژ خروجی | صفر تا ولتاژ نامی ورودی |
| جریان خروجی | مطابق با توان دستگاه | |
| توان خروجی | مطابق با توان دستگاه | |
| فرکانس خروجی | 0~400Hz | |
| روش کنترل سرعت | مد کنترلی | SVPWM |
| ماکزیمم فرکانس خروجی | 400Hz | |
| نسبت سرعت قابل تنظیم | 1:100 | |
| قابلیت اضافه بار | 150٪ جریان نامی: 1 دقیقه
180٪ جریان نامی: 10 ثانیه 200٪ جریان نامی: 1 ثانیه |
|
| توابع کنترل | تنظیم فرکانس | تنظیم دیجیتال ، تنظیم آنالوگ ، تنظیم فرکانس پالس ، تنظیم سرعت حرکت چند مرحله ای، تنظیم PLC ساده ، تنظیم PID ، تنظیم ارتباطات MODBUS. بین ترکیب تنظیم شده و کانال تنظیم شده جابجا شوید. |
| تنظیم خودکار ولتاژ | با تغییرات در ولتاژ شبکه ، ولتاژ خروجی را به طور خودکار تثبیت میکند | |
| حفاظت خطا | بیش از 10 عملکرد حفاظت از خطا را فراهم کنید: جریان اضافی ، اضافه ولتاژ ، ولتاژ کم ، گرم شدن بیش از حد | |
| ترمینالهای کنترلی | ورودی آنالوگ | یک کانال ( AI1) 0–10V/0–20mA |
| خروجی آنالوگ | یک کانال (AO1) 0–10V /0–20mA
|
|
| ورودی های دیجیتال | 5 ورودی دیجیتال | |
| خروجی های کنترل | یک کانال خروجی دیجیتال ترانزیستوری کلکتور باز
یک رله خروجی قابل برنامه ریزی |
|
| مشخصه های جانبی | روش قابل نصب | قابل نصب بر روی دیوار |
| دمای محیط حرکت | -10 ~50°C: اگر دما بالای 40 درجه باشد کاهش توان دستگاه ، به ازای هر یک درجه یک درصد خواهد بود | |
| محافظت در برابر نفوذ | IP20 | |
| خنک کنندگی | فن | |
| واحدهای ترمز | تعبیه شده | |
| فیلتر EMC | مطابق با نیاز IEC61800-3 C3. | |
| ایمنی | CE | |
